Jumat, 16 November 2012

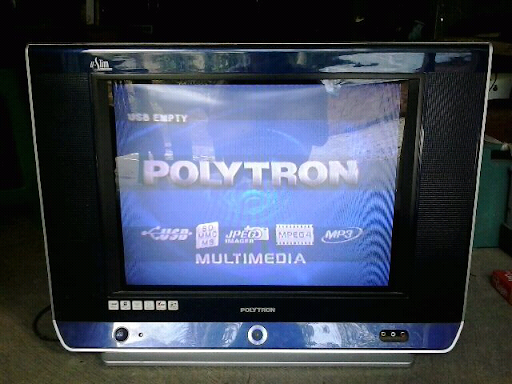

TV POLYTRON PS 52UM69 PROTEK

Mendapat servisan tv polytron flat yang protek cukup melelahkan juga.Setelah saya cek pin protek yaitu pin 67 IC HBT01-05 ternyata tegangan 0V yang seharusnya 5V.Setelah dicari ternyata C701 yang seharusnya keramik 10nf short.setelah diganti tvpun bisa nyala.Tetapi setingan pada menu servise semuanya telah berubah sehingga pada menu utama DVD,RADIO,AV2 tidak tampil.AV1 juga tidak berfungsi dan suara tv juga tidak keluar.Kemudian menu servis aku seting sesuai dengan setingan standar yang ada di situs http://aryservis.blogspot.com/2012/07/data-sheet-polytron-u-slim-multimedia.html?m=1
Yaitu

***1013***
H-SHIFT 08
VCEN 17
V-AMPL 22
H-SIZE 33
EW-TRAPZ 51
H-BOW 04
H-PARA 01
EW-PARA 74
EW-CORBT 13
EW-CORTO 09
R-CUT 32
G-CUT 32
B-CUT 32
G-DRV 46
B-DRV 68
V-LIN 17
S-COR 25
***1014***
AGC GAIN  23H  35
HI AGC 27H  39
LO AGC 26H 38
WBCOL 32H 50
WBCON  64H  100
WBBRI  46H  70
Y-DELAY 07
BRTS 04H   04
V-BLK  0AH   10
U-BLK  0AH   10
V-SHIFT  00H  00
V-OSD  14H   20
H-OSD  23H   35
OPT LANG  00000001   01H
OPTION5   00000000    00H
OPTION4   00110000    30H
OPTION3   00001101    0DH
OPTI0N2   00011001    19H
OPTION1   10000010    82H
OPTION0   01100101    65H

Tapi kemudian kesulitan saat akan mengubah parameter pada OPTION 0 sampai OPTION 5 karena aku menggunakan remote multi.Setelah aku pinjam remote aslinya dari yang punya tv,parameter yang disorot dapat diubah menggunakan tombol ANA pada remote aslinya.Setelah di aku seting akhirnya tv normal kembali.


Minggu, 11 November 2012

TV LG ULTRA SLIM 21FU2RD MATI TOTAL

Setelah mengerjakan servisan yang cukup sulit yaitu tv LG ULTRA SLIM 21FU2RD,akhirnya selesai juga.Tv bermasalah pada bagian horisontalnya yang menggunakan transiator C6090.Pertama saya ganti C6090 karena setelah saya tes ternyata short.Setelah saya ganti,tv aku nyalakan.Ternyata transistor yang aku ganti langsung short lagi.Kemudian aku browsing dan banyak yang mengalami hal yang sama dan mendapatkan bahwa transistor C6090 di pasaran ternyata ada yang menggunakan dioda damper dan ada yang tidak menggunakan.Dan juga biasanya transistor C6090 biasanya diganti dengan type D2499.Dari browsing juga mengetahui juga bahwa penyebab  C6090 sering terbakar adalah kapasitor C414 yang berukuran 18n 2000v putus atau berubah nilainya.Akhirnya kedua komponen tersebutpun aku ganti yaitu transistor C6090 diganti dengan D2499 dan kapasitor 18n 2000v diganti dengan dua buah kapasitor 8n2 1600v dan 10n 1600v dipasang secara paralel.Setelah dipasang dan dites selama sejam lebih,ternyata bagus dan tanpa masalah.
